SG100-R Vaste CH4-detector met groter bereik
Geavanceerd vast gasdetectiesysteem op afstand, ontworpen voor methaan (CH₄)-monitoring, met mogelijkheid tot grotere afstand tussen zender en sensor.
De SG100-R is een vast gasdetectiesysteem dat de sensor tot 1000 meter van de zender scheidt met behulp van RS485-communicatie. Dit op afstand gemonteerde ontwerp is ideaal wanneer het meetpunt zich in een kanaal, pijpleiding, besloten ruimte bevindt of waar gassen zwaarder zijn dan lucht. De sensor gaat daar waar het gevaar is, terwijl de zender op een handige, veilige locatie blijft voor weergave en configuratie op het display.
Met methaan (CH₄) als voorbeeld gebruikt het systeem een katalytische verbrandingssensor om 0 tot 100% LEL te meten met een resolutie van 1% LEL. Uitgangen omvatten 3-draads 4-20mA, RS485 Modbus en drie relais (laag alarm, hoog alarm, foutalarm). De configuratie wordt veilig uitgevoerd zonder de behuizing te openen met behulp van een magnetische staaf of optionele afstandsbediening. De unit is voorzien van IECEx/ATEX-certificering (Ex db IIC T6 Gb), IP66/IP68-bescherming en een robuuste behuizing van gegoten aluminium (SS316 optioneel). Wordt compleet geleverd met montagebeugel.
Waarom plaatsing van sensoren op afstand belangrijk is
Traditionele vaste detectoren monteren de sensor rechtstreeks op de zender, maar dit werkt niet in elk scenario. De SG100-R lost deze uitdagingen op:
- Kanaal- en pijpleidinginstallaties- Plaats de sensor in de luchtstroom terwijl de zender buiten blijft voor gemakkelijke toegang.
- Gassen die zwaarder zijn dan lucht- Gassen als NH₃, H₂S en H₂ hebben de neiging zich op lage punten te vestigen. De sensor gaat dichtbij de vloer; de zender blijft op ooghoogte voor veilig lezen.
- Moeilijk bereikbare plaatsen- Besloten ruimtes, scheepskoppen of verhoogde kanalen - krijg op afstand toegang tot de sensor zonder te klimmen of gevaarlijke zones te betreden.
- Ruwe sensoromgevingen- Als het meetpunt nat, stoffig of corrosief is, kan de zender in een schonere omgeving worden geplaatst, waardoor de levensduur wordt verlengd.
- Maximale scheidingsafstand: 1000 meter- gevoed en gecommuniceerd via RS485-verbinding vanaf de zender.
Een korte opmerking over methaan (CH₄)
Methaan is het voornaamste bestanddeel van aardgas. Het is kleurloos, geurloos en licht ontvlambaar. Wanneer de concentratie in de lucht tussen 5% en 15% per volume bereikt, wordt het explosief. De onderste explosiegrens (LEL) van methaan is 5% VOL, gedefinieerd als 100% LEL op de detector. Het meten van 0-100% LEL geeft direct aan hoe dicht de atmosfeer zich bij het explosieve bereik bevindt.
Typische methaanbronnen:Aardgaspijpleidingen, stortplaatsen, kolenmijnen, biogasinstallaties, afvalwatervergisters en olieraffinaderijen.
De SG100-R waarschuwt vroegtijdig voor brandbare lekken, vooral op afgelegen of moeilijk bereikbare locaties waar conventionele detectoren niet eenvoudig kunnen worden geïnstalleerd of onderhouden.
Veldtoepassingen - waar de SG100-R uitblinkt
- Kanaalpijpleidingen- Controleer gas in ventilatie- of uitlaatkanalen; sensor binnen, zender buiten.
- Detectie van zwaar gas- NH3, H₂, H₂S bezinken op lage punten; sensor op vloerniveau, zender op comfortabele kijkhoogte.
- Toegang tot besloten ruimte- Sensor in tanks, vaten of riolen; zender veilig buiten geplaatst voor personeelsbewaking.
- Stortplaatsen en biogasinstallaties- Methaanmonitoring in verzamelputten en vergisters.
- Compressiestations voor aardgas- Externe sensor in kleppenputten waar de toegang beperkt is.
- Olie- en gasraffinaderijen- Monitoring van diffuse emissies in moeilijk bereikbare procesruimtes.
- Afvalwaterbehandeling- Monitoring van vergistingsgas (methaan) in de kopruimte van tanks.
- Kolenmijnen- Teledetectie in retourluchtwegen of goafgebieden.

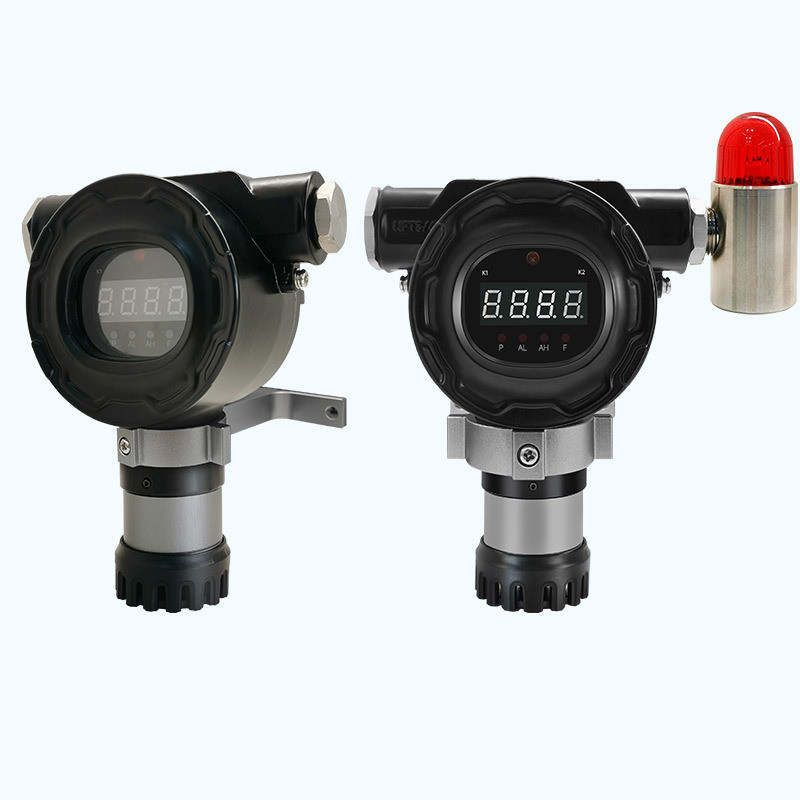

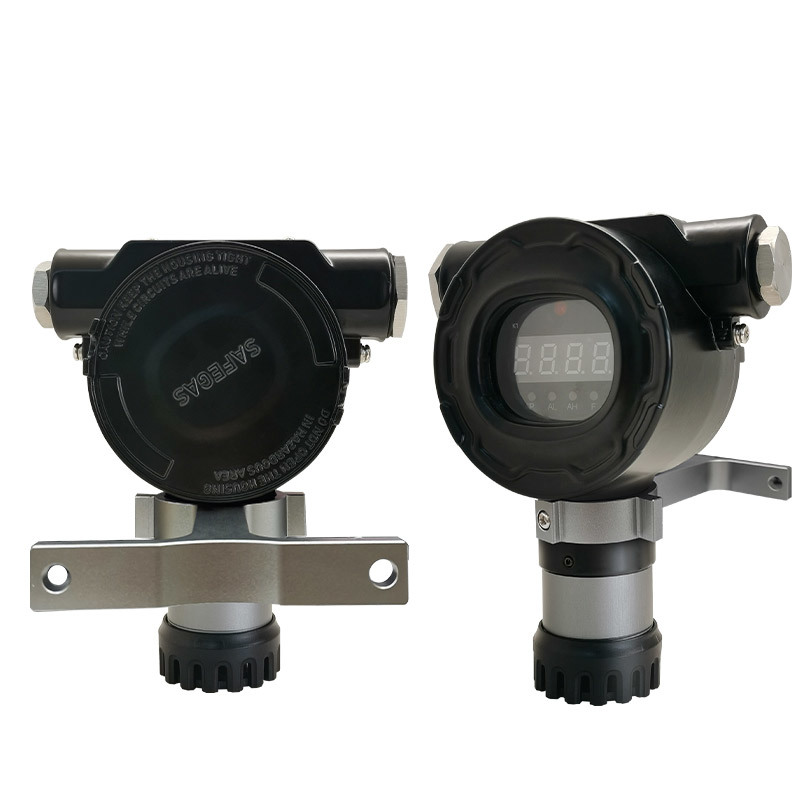

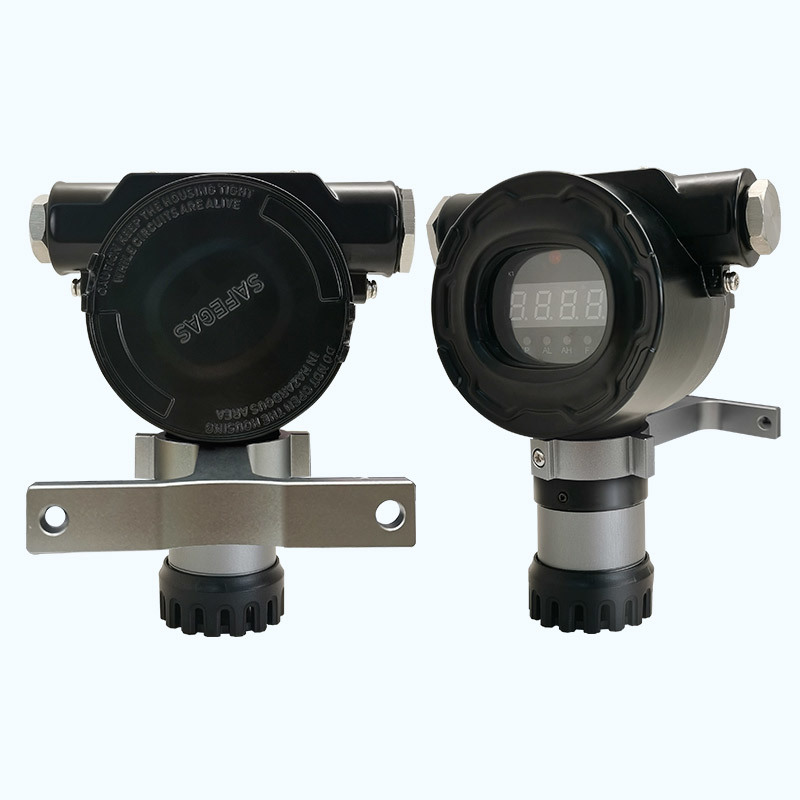

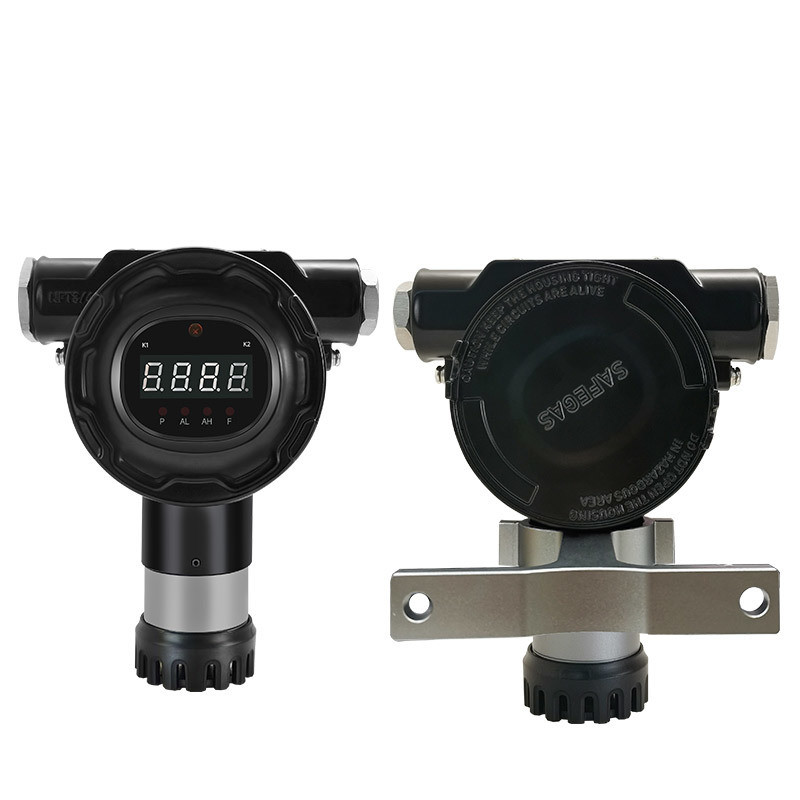

Productafbeeldingen
Technische specificaties (CH₄, 0 -100%LEL)
| Parameter |
Waarde |
| Doelgas |
Methaan (CH₄) |
| Detectieprincipe |
Katalytische verbranding |
| Meetbereik |
0 - 100%LEL |
| Oplossing |
1%LEL |
| Nauwkeurigheid |
≤ ±2-5% FS (sensorafhankelijk) |
| Explosieveilige beoordeling |
IECEx: Ex db IIC T6 Gb, Ex db ia IIC T6 Gb; ATEX: Ex db IIC T6 Gb, Ex db ia IIC T6 Gb |
| Bescherming tegen binnendringing |
IP66 / IP68 |
| Stroomverbruik |
<2,5W (giftig gas) / <4W (ontvlambaar gas) |
| Standaard uitgangen |
3-draads 4-20 mA, RS485 Modbus |
| Relaisuitgangen |
3 relais (laag alarm, hoog alarm, foutalarm) |
| Voedingsspanning |
12-24 V gelijkstroom |
| Weergave |
LED |
| Bedrijfstemperatuur (katalytisch) |
-40°C tot +70°C |
| Bedrijfsvochtigheid |
0-95% RH (niet-condenserend) |
| Drukbereik |
86-106 kPa |
| Behuizingsmateriaal |
Gegoten aluminium (standaard); SS316 (optioneel) |
| Kabelingangen |
1 × 3/4 NPT (links) en 1 × M20 (rechts) |
| Afmetingen |
157,8×128,8×69,6mm |
| Gewicht |
1,0 kg |
| Garantie |
1 jaar |
Kerncapaciteiten
- 1000 meter scheiding- Sensor en zender kunnen via RS485 tot 1000 meter uit elkaar staan - ongeëvenaarde flexibiliteit voor moeilijke installaties.
- Explosieveilig gecertificeerd- IECEx en ATEX Ex db IIC T6 Gb - veilig voor gevaarlijke zones 1 en 2.
- IP66/IP68-bescherming- Stofdicht, beschermd tegen krachtige waterstralen en onderdompelbaar.
- Meerdere uitvoeropties- 4-20 mA (3-draads), RS485 Modbus, plus drie relais voor externe apparaatbesturing.
- Veilige configuratie- Magnetische staaf (meegeleverd) of optionele afstandsbediening - u hoeft de behuizing niet te openen in explosieve atmosferen.
- Lokale weergave- LED-scherm toont realtime gasconcentratie op de zenderlocatie.
- Duurzame constructie- Gegoten aluminium behuizing; roestvrij staal 316 optioneel voor corrosieve locaties.
- Eenvoudige installatie- Montagebeugel meegeleverd; standaard kabelinvoeren (NPT en M20).
Over de fabrikant
Shenzhen YuanTe Technologieco., Ltd. (Safegas)- opgericht in 2010, met meer dan 16 jaar ervaring in R&D, productie en verkoop van gasdetectie. Het bedrijf bedient olie en gas, chemicaliën, milieubescherming, elektronica, gemeentelijke techniek, landbouw en huishoudelijke apparaten.
Belangrijkste referenties:
- Gecertificeerd volgens ISO9001, ISO45001, IECEx, ATEX, EMC
- Jaarlijkse productiecapaciteit: >80.000 eenheden
- Typische levertijd: 5-7 werkdagen
- 24/7 wereldwijde after-salesondersteuning
- Het productassortiment omvat draagbare detectoren, vaste zenders, gasanalysatoren, bedieningspanelen, dockingstations en kalibratieaccessoires.
Veelgestelde vragen
Vraag 1: Hoe ver mag de sensor van de zender verwijderd zijn?
A1: Tot 1000 meter via RS485-communicatie.
Vraag 2: Kan de SG100-R andere gassen dan methaan detecteren?
A2: Ja. Het ondersteunt honderden sensortypen: katalytisch (brandbaar), IR (CO₂, CH₄), elektrochemisch (giftig) en PID (VOC). Neem contact met ons op voor specifieke gasconfiguraties.
Vraag 3: Heeft de zender een display?
A3: Ja, een LED-display toont de realtime gasconcentratie op de zenderlocatie.
V4: Hoe pas ik de alarminstelpunten aan zonder de behuizing te openen?
A4: Gebruik de meegeleverde magnetische staaf (niet-intrusief) of de optionele afstandsbediening - veilig in gevaarlijke gebieden.
Vraag 5: Welke relais worden meegeleverd?
A5: Drie relais: laag alarm, hoog alarm en foutalarm. Ze kunnen externe claxons, stroboscooplampen, ventilatoren of magneetkleppen rechtstreeks aansturen.
Vraag 6: Wat is de beschermingsgraad?
A6: IP66 (stofdicht, beschermd tegen krachtige waterstralen) en IP68 (onderdompelbaar).
Q7: Wat is de garantieperiode?
A7: 1 jaar voor de zender en sensor (sensorverbruiksartikelen hebben mogelijk een kortere garantie, afhankelijk van het type).
Vraag 8: Heeft de externe sensor een eigen voeding nodig?
A8: Nee. De zender voedt de externe sensor via de RS485-verbinding.
Vraag 9: Kan ik de sensor in een kanaal of pijpleiding installeren?
A9: Ja. De externe sensor is ontworpen voor installatie in kanalen, schoorstenen of pijpleidingen - de zender blijft buiten op een toegankelijke, veilige locatie.
V10: Is de SG100-R gecertificeerd voor explosieve atmosferen?
A10: Ja. Het beschikt over IECEx- en ATEX Ex db IIC T6 Gb-certificering voor gevaarlijke gebieden in Zone 1 en Zone 2.
Standaard pakketinhoud
- Gasdetector - 1 eenheid
- Magnetische toverstaf - 1 stuk
- Gebruikershandleiding (Engels) - 1 exemplaar
- Conformiteitscertificaat / Garantiekaart - 1 exemplaar
- Montagebeugel - 1 set
- Afstandsbediening - 1 stuk
