SG100 Vaste Zuurstofgasdetector
Een kosteneffectieve, IECEx/ATEX gecertificeerde vaste gasdetector voor continue monitoring van zuurstof (O₂) van 0-30% VOL. Kenmerken IP66/IP68 water-/stofbestendigheid, intelligente plug-and-play sensor module, 4-20mA, RS485 Modbus, en optionele HART output. Ondersteunt magnetische pen als afstandsbediening voor eenvoudige configuratie. Optionele LoRa/4G draadloze als 3 relais voor externe apparaatbesturing (hoorns, ventilatoren, alarmlichten).
Productoverzicht
De SG100-serie is een kosteneffectieve vaste gasdetector ontworpen voor continue 24/7 monitoring van giftige gassen, zuurstof, brandbare gassen en VOS. Met zuurstof (O₂) als voorbeeld, gebruikt het een elektrochemische sensor om concentraties te meten van 0-30% VOL met hoge nauwkeurigheid en stabiliteit.
De detector is IECEx en ATEX gecertificeerd met explosieveilige klasse Ex db IIC T6 Gb als Ex db ia IIC T6 Gb, waardoor het geschikt is voor gevaarlijke gebieden. Het beschikt over IP66/IP68 water- en stofbestendigheid, wat zorgt voor betrouwbare werking in zware omstandigheden.
De SG100 biedt meerdere outputopties: 3-draads 4-20mA analoog, RS485 Modbus, en optionele HART communicatie, waardoor het compatibel is met de meeste controlesystemen (PLC, DCS, SCADA). Optionele 3 relais (laag/hoog/storing alarm) kunnen externe apparaten zoals hoorns, stroboscopen en afzuigventilatoren direct aansturen. Optionele draadloze modules (LoRa, 4G) maken externe gegevenstoegang mogelijk via pc, laptop of mobiele telefoon.
Een belangrijk kenmerk is de intelligente plug-and-play sensor module – kalibratie kan worden uitgevoerd met Safegas pc-software, en de module kan eenvoudig worden vervangen zonder de hele unit te demonteren. De detector wordt geleverd met een standaard montagebeugel als spatbescherming, weegt slechts 1,0 kg, en is eenvoudig door één persoon te installeren.
Waarom Zuurstof (O₂) Monitoren?
Zuurstof is essentieel voor het leven, maar zowel zuurstoftekort als zuurstofverrijking vormen ernstige risico's in industriële omgevingen.
| Conditie |
Concentratie |
Gezondheids- & Veiligheidsrisico |
| Zuurstoftekort |
<19,5% VOL |
Duizeligheid, snelle ademhaling, verlies van coördinatie, bewusteloosheid, dood (onder 10%) |
| Normaal |
20,9% VOL |
Veilig voor normaal werk |
| Zuurstofverrijking |
>23,5% VOL |
Verhoogd brand- en explosiegevaar; materialen ontbranden gemakkelijker |
Veelvoorkomende bronnen van zuurstofgevaar:
- Besloten ruimtes – Tanks, pijpleidingen, riolen, silo's, kluizen (zuurstof verdrongen door andere gassen)
- Inert gas spoelen – Stikstof, argon of CO₂ gebruikt om vaten te spoelen kan zuurstof verdringen
- Chemische reacties – Oxidatieprocessen verbruiken zuurstof
- Lekkages van zuurstoftanks of leidingen – Kan lokale zuurstofverrijking veroorzaken
- Fermentatie- en biologische processen – verbruiken zuurstof en produceren CO₂ of methaan
- Lassen en snijden – Kan zuurstof verbruiken in afgesloten ruimtes
Waar SG100 wordt gebruikt voor zuurstofmonitoring:
- Betreden van besloten ruimtes – Voorafgaande en continue monitoring in tanks, mangaten en kanalen
- Olie- en gasraffinaderijen – Procesgebieden, opslagtanks en pijpleiding-piggingstations
- Chemische fabrieken – Reactoren, mengvaten en opslagruimtes
- Afvalwaterzuiveringsinstallaties – Vergisters, hoofdkantoren en pompgemalen
- Mijnbouw – Ondergrondse mijnen, tunnels en ertsdoorvoertrechters
- Voedingsmiddelen- en drankenindustrie – Stikstofgespoelde verpakkingslijnen, koelcellen en fermentatieruimtes
- Farmaceutische productie – Cleanrooms, incubators en biologische veiligheidskasten
- Laboratoria – Zuuskasten, handschoenkasten en dierenverblijven
- Energieopwekking – Ketelruimtes, turbinebehuizingen en kolenbehandelingsgebieden
- Scheepvaart & scheepsbouw – Laadruimen, ballasttanks en machinekamers

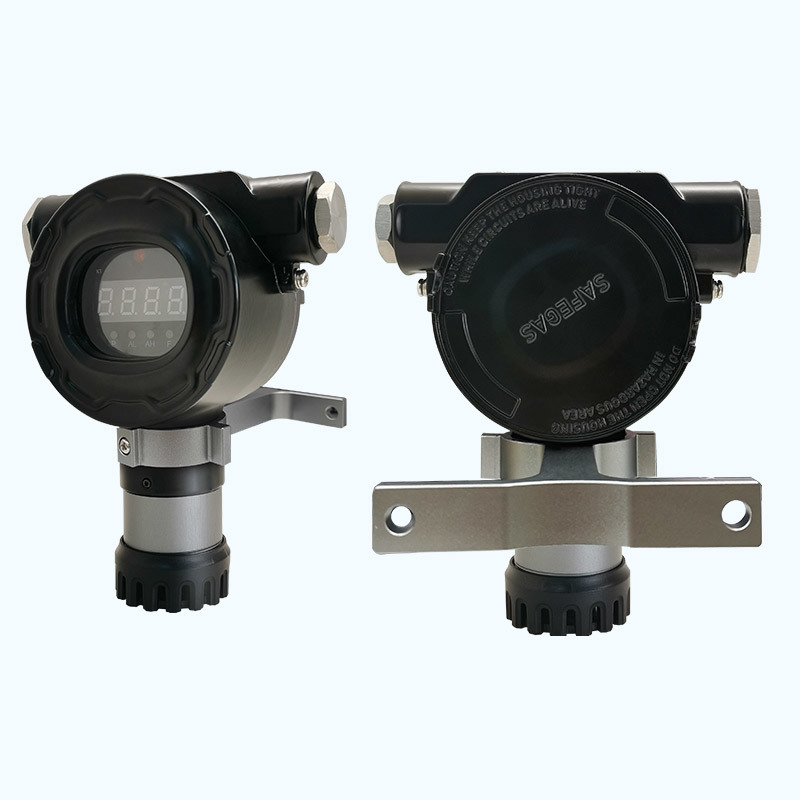

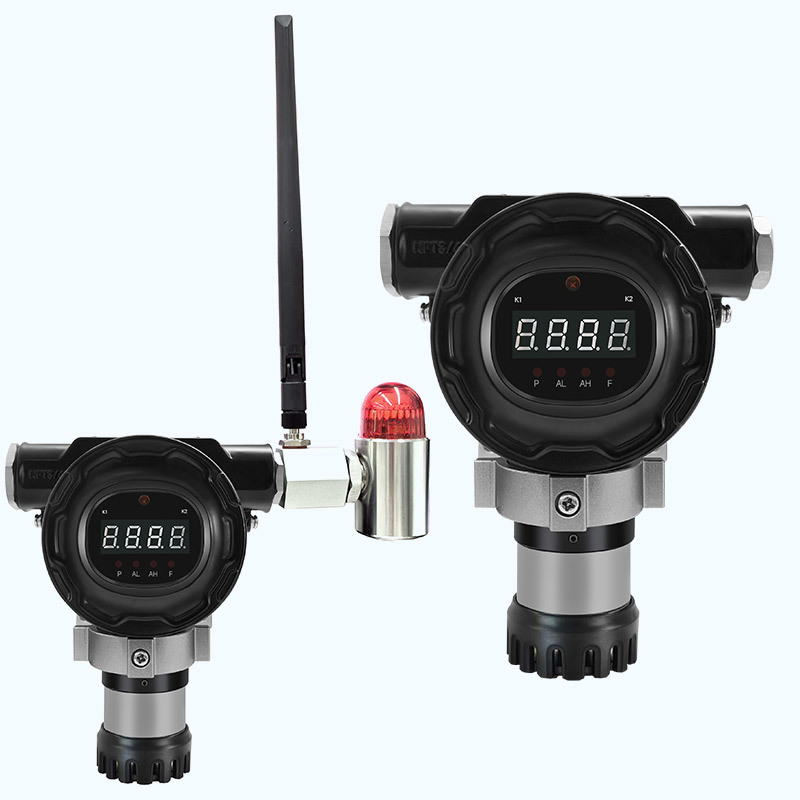

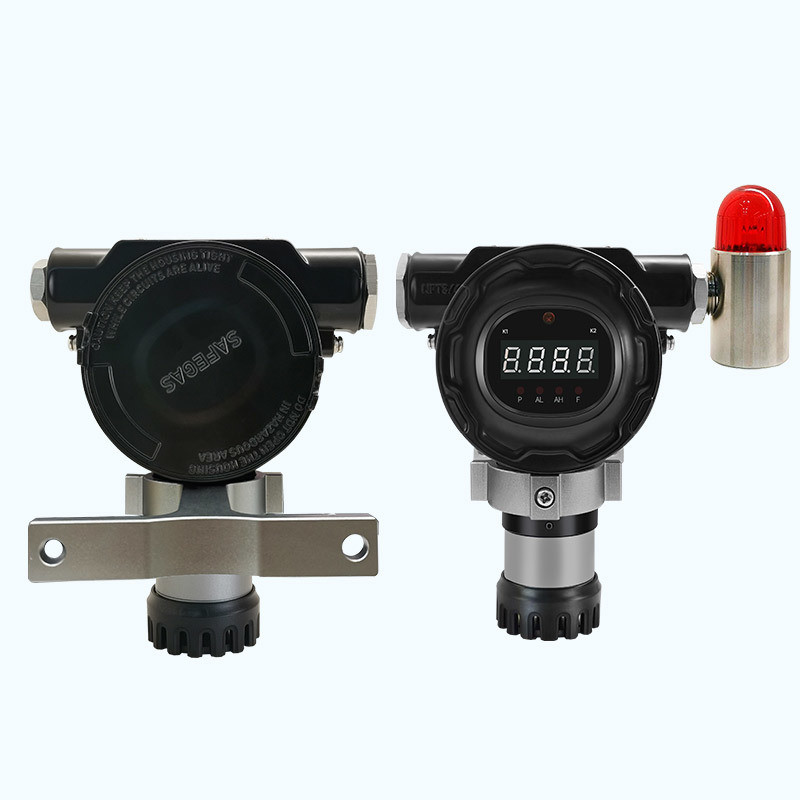

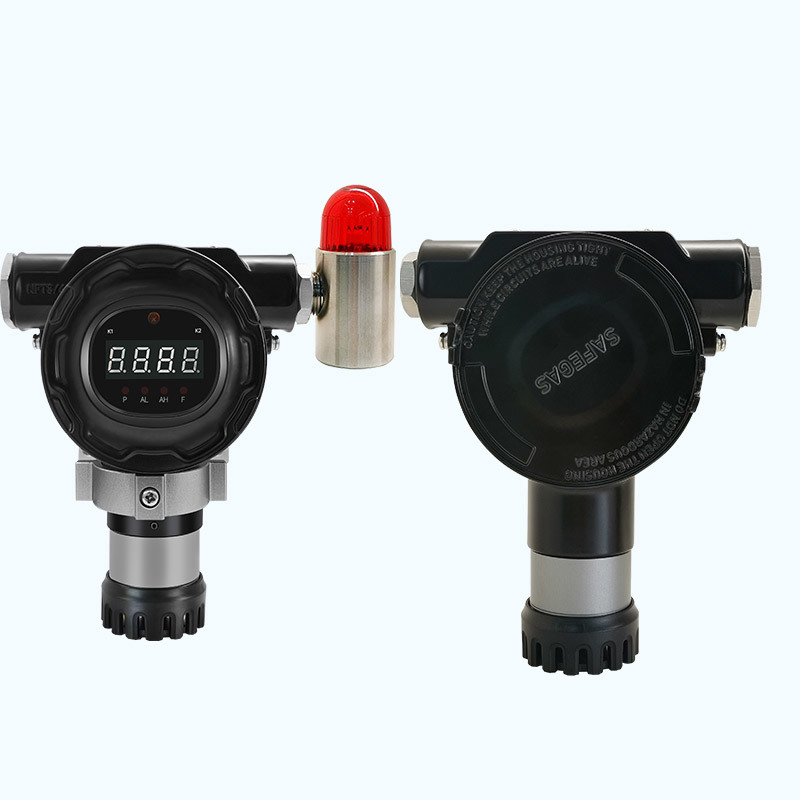

Productfoto's
Belangrijkste Technische Specificaties (voor Zuurstof O₂, 0-30% VOL)
| Parameter |
Waarde |
| Gedetecteerd Gas |
Zuurstof (O₂) – ondersteunt ook giftige gassen, brandbare gassen, VOS en andere gassen |
| Detectieprincipe |
Elektrochemisch (voor O₂) |
| Meetbereik |
0 – 30% VOL |
| Resolutie |
0,1% VOL (typisch, kan variëren per sensor) |
| Nauwkeurigheid |
≤ ±2–5% FS (afhankelijk van specifieke sensor) |
| Explosieveilige klasse |
IECEx: Ex db IIC T6 Gb, Ex db ia IIC T6 Gb; ATEX: Ex db IIC T6 Gb, Ex db ia IIC T6 Gb |
| Beschermingsgraad |
IP66 / IP68 |
| Stroomverbruik |
<2,5W (giftig gas), <4W (brandbaar gas) |
| Communicatiemodus |
4-20mA (3-draads), RS485 Modbus, 1–5V, HART (optioneel) |
| Draadloos |
LoRa, 4G (optioneel) |
| Werkspanning |
12–24V DC |
| Relais |
3 relais (optioneel) – laag alarm, hoog alarm, storing alarm |
| Display |
LED-display |
| Werktemperatuur |
-20°C tot +50°C (elektrochemische sensor) |
| Werkdruk |
86–106 kPa |
| Behuizingsmateriaal |
Gegoten aluminium (standaard); SS316 roestvrij staal (optioneel) |
| Kabelingangen |
1 × 3/4 NPT & 1 × M20 |
| Afmetingen |
157,8 × 128,8 × 69,6 mm |
| Gewicht |
1,0 kg |
| Garantie |
1 jaar |
Belangrijkste Kenmerken
- Explosieveilige certificering – IECEx en ATEX Ex db IIC T6 Gb / Ex db ia IIC T6 Gb voor gevaarlijke gebieden (Zone 1, Zone 2).
- IP66 / IP68 bescherming – Waterdicht en stofdicht voor buiten- en afspoelbare omgevingen.
- Intelligente plug-and-play sensor module – Eenvoudige vervanging en kalibratie via Safegas pc-software zonder de hele unit te demonteren.
- Meerdere outputopties – 3-draads 4-20mA, RS485 Modbus, optionele HART – compatibel met PLC, DCS, SCADA.
- Relaisuitgangen (optioneel) – 3 relais (laag/hoog/storing) om externe apparaten zoals hoorns, stroboscopen, ventilatoren en solenoïdekleppen aan te sturen.
- Draadloze connectiviteit (optioneel) – LoRa of 4G modules voor externe gegevensweergave op pc, laptop of mobiele telefoon.
- Flexibele bediening – Configuratie via magnetische pen (niet-intrusief) of optionele afstandsbediening.
- Eenvoudige installatie – Lichtgewicht (1,0 kg) met standaard montagebeugel; installatie door één persoon.
- Spatbescherming inbegrepen – Beschermt de sensor tijdens buiteninstallatie of in omgevingen met waterspatten.
- Robuuste constructie – Gegoten aluminium behuizing (SS316 optioneel voor corrosieve omgevingen).
Typische Toepassingen voor Zuurstof (O₂) Detectie
De SG100 vaste zuurstofdetector wordt veel gebruikt om gevaren van zuurstoftekort en -verrijking te voorkomen in de volgende omgevingen:
- Betreden van besloten ruimtes
Tanks, silo's, pijpleidingen, riolen, mangaten en kluizen
Continue monitoring voor en tijdens personeelsingang
Alarm wanneer O₂ daalt onder 19,5% of stijgt boven 23,5% VOL
- Olie- en gasraffinaderijen en petrochemische installaties
Procesgebieden, opslagtanks, katalysatorbehandeling, pijpleiding-piggingstations
Detecteer zuurstofverplaatsing door koolwaterstoffen of inert gas
Voorkom brand/explosie door zuurstofverrijking
- Chemische productie
Reactoren, mengvaten, oplosmiddelopslag en destillatiekolommen
Monitor zuurstofniveaus waar inert gas spoelen wordt gebruikt
Bescherm werknemers en voorkom oxidatiereacties
- Afvalwaterzuiveringsinstallaties
Vergisters, hoofdkantoren, pompgemalen, slibopslagtanks
Methaan en CO₂ geproduceerd tijdens vergisting verdringen zuurstof
Bescherm werknemers tijdens inspectie en onderhoud
- Ondergrondse mijnbouw & Tunnelbouw
Kolenmijnen, hardsteenmijnen, tunnelboormachines
Zuurstof verbruikt door dieselapparatuur, ontploffingen of oxidatie van ertsen
Continue monitoring langs ventilatiegangen en werkfronten
- Voedingsmiddelen- en drankenindustrie
Stikstofgespoelde verpakkingslijnen, koelcellen, fermentatievaten
Detecteer zuurstoftekort in afgesloten ruimtes
Zorg voor werknemersveiligheid in brouwerijen, zuivelfabrieken en vleesverwerkende bedrijven
Bedrijfsinformatie
Shenzhen YuanTe Technology Co., Ltd. (merk: Safegas) werd opgericht in 2010 en is gespecialiseerd in R&D, productie en verkoop van gasdetectieapparatuur en geïntegreerde systemen. Met meer dan 16 jaar branche-ervaring bedient het bedrijf sectoren zoals olie & gas, chemicaliën, milieubescherming, elektronica, gemeentelijke techniek, landbouw en huishoudelijke apparaten. Hun productportfolio omvat draagbare gasdetectoren, vaste gastransmitters, gasanalysatoren, regelpanelen en kalibratieaccessoires. Alle producten worden vervaardigd onder ISO9001 en ISO45001 managementsystemen, met internationale certificeringen zoals IECEx, ATEX en EMC. Met een jaarlijkse productiecapaciteit van meer dan 80.000 eenheden levert YuanTe Technology wereldwijd gasdetectieoplossingen aan klanten.
Bedrijfsvoordelen
- Internationale certificeringen – IECEx en ATEX Ex db IIC T6 Gb / Ex db ia IIC T6 Gb, IP66/IP68.
- Kosteneffectieve vaste detectie – Hoge prestaties tegen concurrerende prijzen.
- Plug-and-play sensor module – Eenvoudige vervanging en kalibratie in het veld zonder de detector te demonteren.
- Meerdere outputopties – 4-20mA, RS485, HART (optioneel) – compatibel met alle belangrijke controlesystemen.
- Draadloos gereed – Optionele LoRa/4G voor externe monitoring op moeilijk te bedraden locaties.
- Relaisbesturing – Tot 3 relais voor directe activering van externe alarmen en ventilatie.
- Flexibele configuratie – Magnetische pen of afstandsbediening voor veilig gebruik in gevaarlijke gebieden.
- Robuuste constructie – IP66/IP68, gegoten aluminium behuizing, spatbescherming inbegrepen.
- Lichtgewicht en eenvoudig te installeren – Slechts 1,0 kg, standaard montagebeugel, installatie door één persoon.
- Wereldwijde ondersteuning – 24/7 klantenservice en snelle levering.
SG100 O2 Detector FAQ
- V1: Welk gas detecteert de SG100?
- A: Het detecteert Zuurstof (O2) met een bereik van 0-30% VOL.
- V2: Wat is het detectieprincipe?
- A: Elektrochemische sensor, hoge nauwkeurigheid en lange levensduur.
- V3: Welke certificeringen heeft het?
- A: IECEx & ATEX explosieveilige certificering.
- V4: Wat is de beschermingsgraad?
- A: IP66/IP68 waterdicht en stofdicht.
- V5: Welke signalen ondersteunt het?
- A: Standaard 4-20mA + RS485; optionele HART.
- V6: Ondersteunt het draadloos?
- A: Optionele Lora / 4G voor externe gegevensmonitoring.
- V7: Heeft het relaisuitgang?
- A: Optionele 3 relais voor alarm, ventilatie, koppeling controle.
- V8: Hoe te bedienen en te kalibreren?
- A: Ondersteunt magnetische pen & infrarood afstandsbediening, geen noodzaak om de kap te openen.
- V9: Is de sensor eenvoudig te vervangen?
- A: Plug-and-play module, hot-swappable, onderhoudsvriendelijk.
- V10: Wat is de werktemperatuur?
- A: -20°C ~ 50°C voor elektrochemische O2 sensor.
